Comment tester un panneau solaire 12 V : méthode simple et efficace

Tester un panneau solaire 12V permet de savoir rapidement s’il produit encore correctement, si sa puissance baisse ou si une panne de câblage perturbe l’installation. Sur un camping-car, un bateau ou un système autonome, ce contrôle évite de remplacer un module qui fonctionne encore ou, au contraire, de laisser en service un panneau défaillant.

Pourquoi tester un panneau solaire 12V ?

Les panneaux solaires 12V sont très présents dans les installations mobiles et hors réseau, car ils alimentent facilement une batterie via un régulateur. Quand la production chute, il faut distinguer une baisse liée à l’ensoleillement d’un vrai défaut matériel. C’est là qu’un test simple au multimètre apporte une réponse fiable.

Un diagnostic permet d’identifier plusieurs causes fréquentes, comme une cellule endommagée, un câble coupé, un connecteur oxydé ou une mauvaise connexion dans la boîte de jonction. Dans bien des cas, le problème ne vient pas du module lui-même, mais du chemin électrique qui relie le panneau au reste du système.

Pour vérifier le fonctionnement, nous comparons les mesures obtenues avec les valeurs inscrites sur l’étiquette du panneau, notamment Voc, Isc, Vmp et Imp. Cette comparaison donne un repère concret pour juger si le panneau délivre une tension et un courant cohérents avec sa fiche signalétique.

Matériel nécessaire

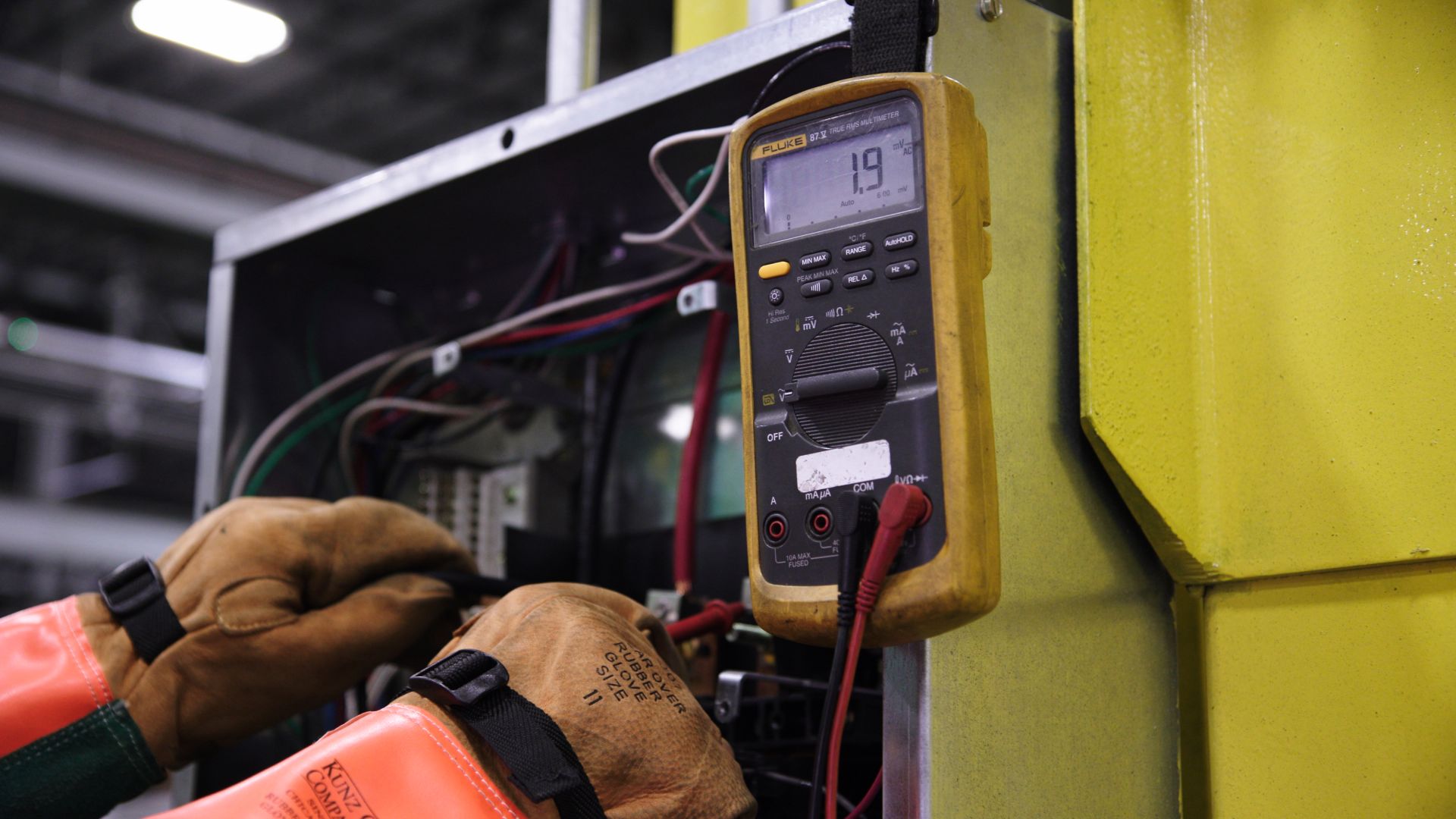

Avant de commencer, il faut rassembler quelques outils simples. Dans la majorité des cas, un multimètre numérique suffit pour contrôler la tension, le courant et la continuité des câbles. Une pince ampèremétrique peut aussi faciliter la mesure en fonctionnement réel.

Voici le matériel à prévoir pour un test propre et sûr :

• Un multimètre numérique avec les fonctions tension DC, courant DC et continuité.
• Une pince ampèremétrique, si vous souhaitez mesurer l’intensité sans ouvrir le circuit.
• Des gants isolants si la situation l’exige, notamment lors des manipulations de câbles.
• La fiche technique ou l’étiquette du panneau pour relever Voc, Isc, Vmp et Imp.
• Un panneau débranché du régulateur et des batteries pour certains contrôles.

Il est important de travailler avec des connexions accessibles et identifiées. Si le panneau est encore relié au régulateur ou à la batterie, certaines mesures doivent être réalisées avec méthode afin d’éviter les erreurs de lecture ou les courts-circuits involontaires.

Avant toute mesure, nous vous conseillons d’observer le module avec attention. Cette vérification rapide permet souvent de repérer une panne sans aller plus loin dans les tests.

Inspection visuelle préalable

Un panneau solaire peut sembler en bon état tout en présentant des défauts visibles qui expliquent une baisse de rendement. L’inspection visuelle doit donc précéder toute mesure électrique, car elle oriente le diagnostic et peut éviter une manipulation inutile.

Examiner le verre, l’arrière et la boîte de jonction

Commencez par regarder la face avant du panneau. Le verre ne doit présenter ni fissure, ni impact, ni zone anormalement brunie. Des taches marron sur les cellules peuvent signaler des points chauds, signe d’un échauffement local ou d’une dégradation interne.

Ensuite, contrôlez l’arrière, souvent protégé par un matériau de type Tedlar. Recherchez des rayures profondes, des trous, des déformations ou des zones brûlées. Une atteinte de cette partie peut révéler une infiltration ou un vieillissement avancé du module.

Poursuivez avec la boîte de jonction et les connecteurs. Ils ne doivent être ni fondus, ni fissurés, ni cassés. Les câbles et les prises MC4, les bornes à vis et les liaisons proches du panneau doivent également être inspectés, car une simple faiblesse de contact suffit à réduire la production.

Si le panneau montre des dommages visibles marqués, le remplacement est souvent plus rationnel qu’une tentative de remise en service. Un panneau abîmé peut continuer à produire un peu, mais avec un rendement très irrégulier et un risque de panne plus important.

Mesure de la tension à vide, Voc

La mesure de la tension à vide est l’un des contrôles les plus simples pour tester un panneau solaire 12V. Elle se fait panneau exposé au soleil, sans charge connectée, afin de vérifier la tension maximale disponible quand aucun courant n’est tiré.

Réaliser la mesure correctement

Placez le panneau en plein soleil et orientez-le face au rayonnement. Le lestage et la fixation influent sur l’orientation et la stabilité du module. Réglez le multimètre en tension continue, avec un calibre d’au moins 20 V DC. Branchez la sonde rouge sur le positif et la sonde noire sur le négatif, directement sur les bornes du panneau ou sur les connecteurs MC4 si l’accès est simple.

La valeur lue doit se rapprocher de la Voc indiquée sur la fiche technique. Pour un panneau 12V, cette tension est souvent située entre 18 et 22 V. Une lecture bien inférieure, alors que l’ensoleillement est bon, peut révéler une cellule abîmée, une zone ombragée ou un problème de câblage.

Pour interpréter correctement le résultat, notez la tension mesurée et comparez-la à la valeur de référence. Un écart modéré reste normal selon la température et l’intensité du soleil, mais une baisse trop marquée doit attirer votre attention. En pratique, une valeur inférieure à 70 ou 80 % de la Voc nominale mérite un contrôle approfondi.

Cette mesure ne confirme pas à elle seule la capacité du panneau à fournir de la puissance sous charge, mais elle donne déjà une indication précieuse sur l’état général du module.

Mesure du courant de court-circuit, Isc

Le courant de court-circuit fournit une indication directe sur la capacité du panneau à délivrer de l’intensité. Ce test doit être réalisé avec prudence, car le multimètre est alors placé de manière à fermer temporairement le circuit.

Procédure de test et précautions

Avant de commencer, débranchez le panneau de la batterie et du régulateur de charge. Réglez ensuite le multimètre en courant continu, sur un calibre de 10 A si possible. Connectez les sondes directement aux bornes positive et négative du panneau pour réaliser un court-circuit contrôlé, mais seulement quelques secondes.

Le courant affiché doit être proche de la Isc mentionnée sur l’étiquette. Si la valeur reste très basse alors que le soleil est franc, cela peut indiquer un défaut interne du panneau, un mauvais contact ou une perte de continuité sur le circuit.

Ce test demande de la rapidité et de la vigilance. Il ne faut pas laisser le multimètre branché trop longtemps en mode courant, afin d’éviter d’échauffer inutilement les composants de mesure. Une lecture stable et cohérente suffit pour juger la situation.

Lorsqu’il est réalisé correctement, ce contrôle donne une idée précise du potentiel électrique du panneau. Il est particulièrement utile pour repérer un module qui affiche une tension correcte, mais qui ne sait plus fournir le courant attendu.

Test en conditions réelles, avec mesure du courant en série

Après les vérifications de base, il est utile d’observer le panneau dans son fonctionnement normal. Cette étape consiste à mesurer le courant réellement envoyé vers le régulateur ou vers la batterie, ce qui reflète mieux la production utile du système.

Rebranchez le panneau à son installation, puis réglez le multimètre sur le mode courant DC avec un calibre adapté. Déconnectez le câble positif entre le panneau et le régulateur, puis insérez le multimètre en série, la sonde rouge côté panneau et la noire côté régulateur. Une pince ampèremétrique peut simplifier cette opération si vous en disposez.

En plein soleil, un panneau de 80 à 100 W en 12V fournit souvent un courant de l’ordre de 4 à 6 A, selon l’irradiance et l’orientation. Cette mesure montre si le panneau transfère réellement de l’énergie au système, et pas seulement une tension à vide sur une installation déconnectée.

La différence entre la tension mesurée en circuit ouvert et le courant observé en charge est importante pour interpréter correctement le comportement du panneau. Un module peut afficher une tension satisfaisante, mais fournir un courant faible si l’un des éléments du circuit limite la production.

Comparer les résultats avec la fiche signalétique

La fiche signalétique du panneau, placée au dos du module, fournit les repères de base pour l’analyse. On y trouve généralement Voc, Isc, Vmp et Imp, qui correspondent respectivement à la tension à vide, au courant de court-circuit, à la tension au point de puissance maximale et au courant à ce même point.

Pour lire correctement le résultat, il faut garder en tête trois repères. La tension à vide doit être proche de Voc, le courant de court-circuit doit approcher Isc, et le courant en fonctionnement réel doit se rapprocher de Imp lorsque les conditions sont favorables. Un écart de l’ordre de ±10 % peut rester cohérent selon la température et l’ensoleillement.

Le tableau ci-dessous aide à relier les valeurs mesurées aux références de la fiche technique.

Grandeur mesurée	Condition de test	Valeur attendue	Interprétation
Voc	Panneau en plein soleil, sans charge	Proche de la valeur indiquée	Vérifie l’état général du module
Isc	Mesure rapide en court-circuit contrôlé	Proche de la valeur signalétique	Montre la capacité à fournir du courant
Courant en série	Panneau branché au régulateur ou à la batterie	Proche de Imp selon le soleil	Indique la production réelle

Si les écarts dépassent largement ce qui est admissible alors que l’exposition solaire est bonne, il faut suspecter une faiblesse du panneau ou un défaut sur les connexions. Cette comparaison permet de trier les pannes réelles des simples variations dues aux conditions extérieures.

Vérifier les câbles et les connexions

Une grande partie des défauts attribués au panneau vient en réalité du câblage. Avant d’incriminer le module, il faut donc contrôler la continuité des fils, la qualité des connecteurs et le sens de raccordement.

Contrôle de continuité et polarité

Réglez le multimètre sur la fonction test de continuité, souvent représentée par un symbole de haut-parleur. Testez chaque câble et chaque connecteur MC4. Si le multimètre émet un bip, la continuité est bonne. En l’absence de bip, le câble peut être coupé, mal serti ou oxydé.

Contrôlez également l’absence d’inversion de polarité. Le positif du panneau doit bien être relié au positif du régulateur ou de la batterie, et le négatif doit suivre le même principe. Une inversion peut perturber le système, voire empêcher toute charge correcte.

Vérifiez enfin le serrage des bornes et l’état des connexions à la boîte de jonction et au régulateur. Pensez aussi à la distance maximale entre panneau et onduleur, car elle influence les pertes et la chute de tension. Un contact partiellement desserré peut provoquer une chute de tension, un échauffement local ou une production instable. Dans de nombreux cas, ce simple point explique une panne supposée du panneau.

En procédant ainsi, vous réduisez fortement le risque de remplacer à tort un panneau encore en état de fonctionner. Le diagnostic devient plus fiable, plus rapide et plus précis.

Un test de panneau solaire 12V repose donc sur une logique simple, observer, mesurer, comparer, puis vérifier le câblage. Avec un multimètre et un peu de méthode, vous obtenez rapidement un diagnostic exploitable pour votre installation autonome.
